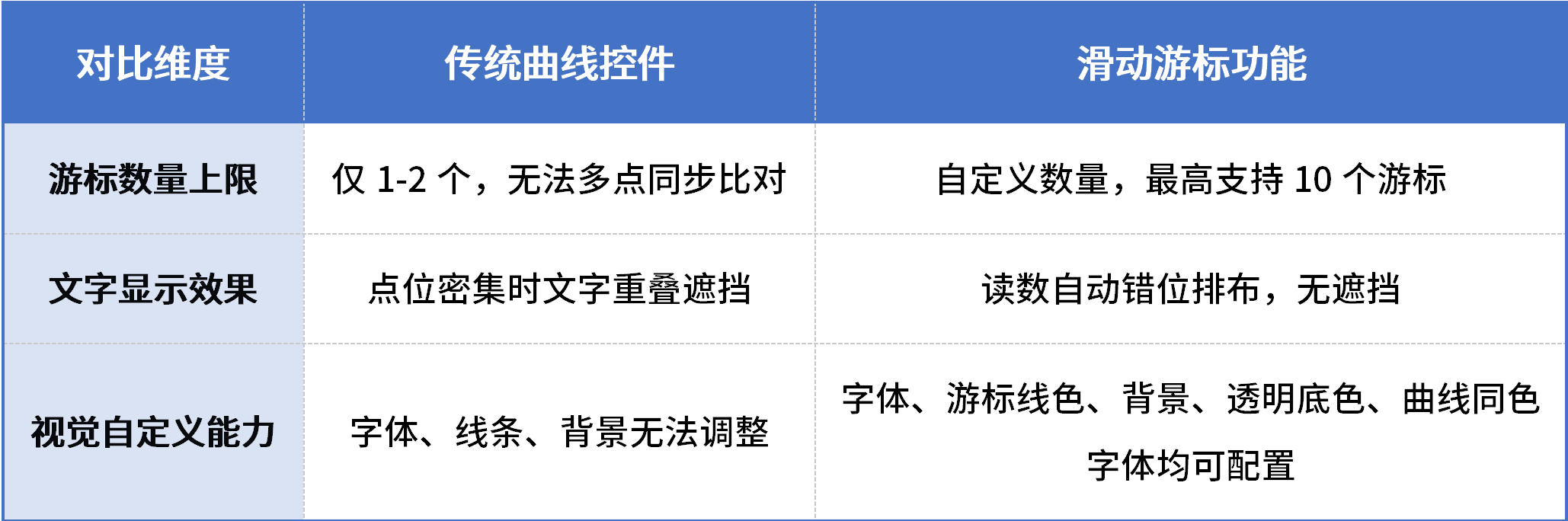

当SCADA运维人员查看曲线拐点、对比多时段工况时，传统曲线控件存在明显短板，例如：游标数量有限，无法同步查看多组点位时间与数值；拐点密集区域文字重叠遮挡。若要比对两处及以上的历史工况数据，运维人员需反复拖拽游标、截图、手动记录，操作流程冗长，造成工况溯源、数据核查效率偏低。

针对多曲线比对、读数遮挡等痛点，力控SCADA能够在Draw组态可视化配置游标数量、字段与字体，运行拖拽游标定位曲线拐点，读数自动避让。

该功能无需脚本、不改变原有画面，单界面最多同步读取十组点位数据，适配燃气、油气、水务、矿山、冶金等多曲线监控流程行业。

一、功能详解

1. 组态配置阶段

在力控eForceCon Draw曲线组件 TrendCurve.dll 界面完成配置操作：

1）选中画面趋势曲线组件，打开属性面板，进入滑动游标模块，勾选启用显示游标；

2）按需勾选游标展示信息：时间、数值、质量戳、简洁模式、曲线名称、单位；

3）在字体栏自定义文字样式；勾选真实值读取点位原始采集数据，不勾选则取曲线计算值；

4）设置游标数量（最多10个），开启配色跟随曲线，游标文字自动匹配曲线颜色；

5）单独配置游标线、读数框底色，勾选透明背景可去除读数框底色。

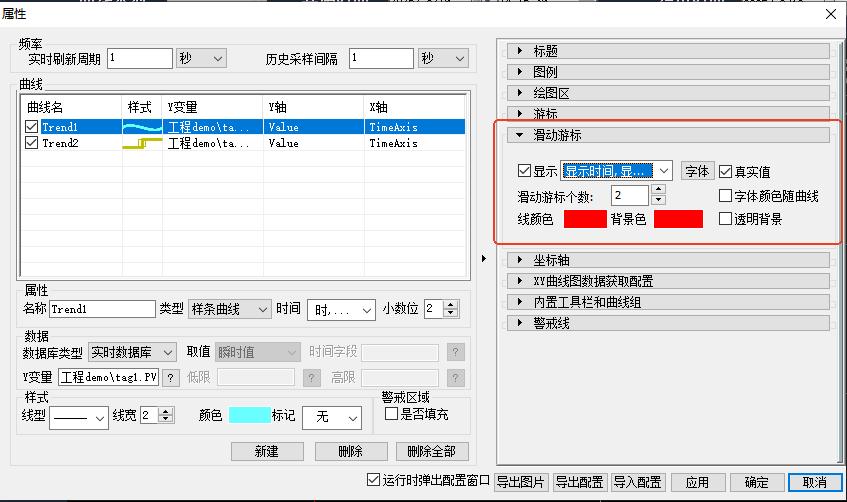

▲ eForceCon组态配置界面

2. 运行使用阶段

在曲线运行界面中，鼠标左键按住游标并拖拽移动至曲线拐点、关键工况点位后，松开左键锁定游标位置，多趋势曲线同屏展示时，系统会同步标记所有曲线对应游标点位的时间戳与数值，当历史点位、游标点位间距较近时，读数文字将自动错开排布，以避免相互遮挡。

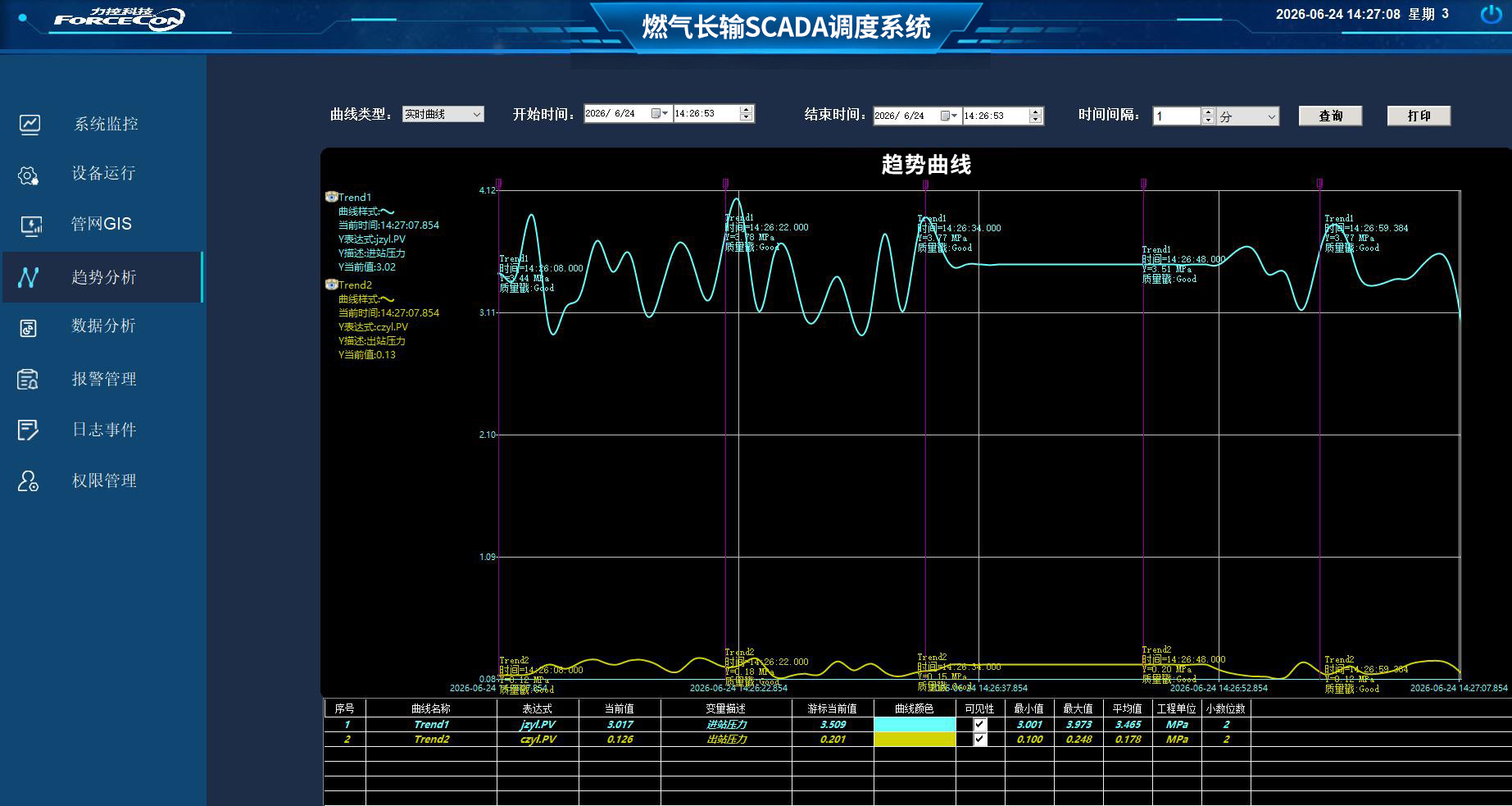

 ▲eForceCon运行读取界面

二、应用实例与适用场景

长输门站调压工况诊断

某燃气长输门站搭载力控SCADA平台组态软件 eForceCon，监控进站压力、出站压力、瞬时输气量、调压器阀位曲线，依靠多游标同步比对定位负荷波动、压差突变拐点，排查调压故障、管网泄漏隐患。

调度调取7天历史曲线，拖拽4根游标定格4类关键工况，单屏同步查看同一时刻全套工艺参数，无需反复切换曲线。依托多游标联动分析快速锁定调压异常时段，故障研判时长缩短65%，高效保障管网稳定供气。

适用场景

• 多管线、多设备同屏趋势曲线监控，同步比对多个拐点工况数据；

• 水务、燃气行业，分析流量、压力、水质周期性波动，批量标记峰值、谷值点位；

• 油气、冶金、矿山行业，复盘设备历史异常曲线，快速定位故障发生时间与对应参数。
