在石化、天然气及冶金等流程行业中，离心/轴流压缩机是生产过程中的关键装备，其防喘振监控水平直接关乎机组安全。喘振事故轻则引发非计划停机、产能骤降，重则导致叶轮损毁，造成严重损失。

传统的SCADA方案高度依赖定制化XY曲线控件，不仅开发周期长、费用高，一旦机型变更就需要二次付费适配，成为企业智能化改造的成本包袱。

力控eForceCon V6.2 SP1跳出传统思路，仅凭平台原生“基础线段+动画属性组态”即可搭建防喘振曲线。通过线元件的宽度、高度、水平位移、垂直位移四大动画属性拼接曲线，普通组态工程师可快速上手，不依赖定制开发，节省费用。目前该功能已在多个重工、化工项目批量应用落地。

一、方案对比

传统方案：三大成本陷阱

• 定制费用层层叠加：专属控件一次性开发成本高，后续版本升级仍需付费。

• 通用性差，改型即重建：不同机型参数各异，变更即需重新定制。

• 资源占用高，多机组卡顿：专用框架冗余，集中监控时界面延迟。

力控方案：三大核心优势

• 不依赖定制：原生控件组态实现，节省定制费用，同系列项目模板可复用。

• 组态灵活适配：修改点位参数即可适配不同机型，从裂解气到氮压机快速覆盖。

• 系统轻量化：无额外框架冗余，多机组集中监控流畅，适配大型集约化厂区。

二、三步快速落地：从PLC到SCADA

Step 1  PLC预处理数据：

下位机输出修正入口流量（X轴）、压缩比（Y轴）、机组运行点坐标及控制线偏差值等关键变量。

Step 2  力控数据库点位配置：

在SCADA数据库中创建IO喘振极限线多点X/Y坐标、防喘控制线点位、机组实时运行点变量。完成与PLC的通讯对接，自动采集实时数据。

Step 3  画面组态拼接防喘曲线：

① 画面放置基础线段

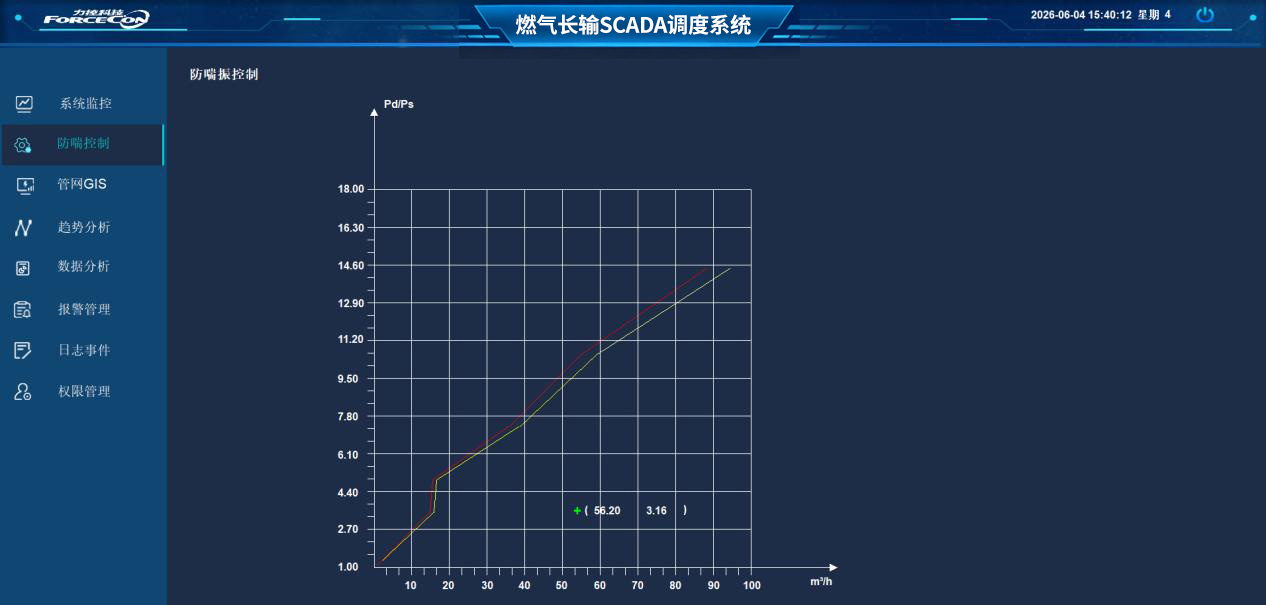

N个曲线坐标点对应N-1段连线：红色实线为喘振极限线，黄色实线为防喘安全控制线，辅以动态运行点。

② 动画绑定参数

水平位移绑定X轴流量数据，垂直位移绑定Y轴压缩比数据，参考点选择“整体坐标”；线段宽度 = 后点X - 前点X，线段高度 = 后点Y - 前点Y。

③ 动态变色预警

运行点穿越控制线时变色提示，超限触发分级联锁告警。

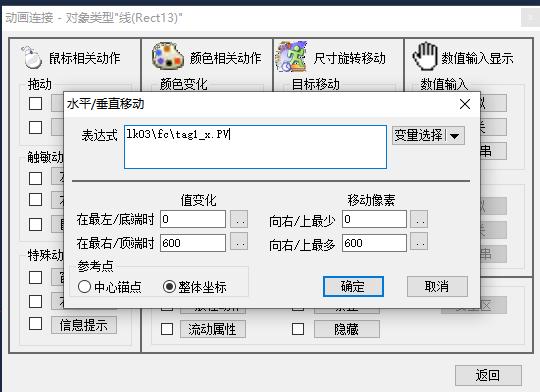

▲ 动画绑定参数配置

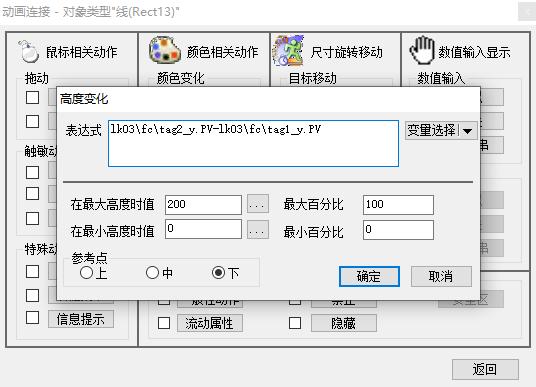

▲ 线段尺寸参数配置

三、应用实例与适用场景

某煤化工企业6台裂解气压缩机改造，原计划定制防喘振XY控件需额外付费。改用力控 eForceCon 原生线段组态方案，依托PLC上传流量、压缩比数据，1天完成项目曲线搭建，调整点位参数即可适配不同机型。系统运行流畅，机组越线自动变色报警，省去定制成本十余万，顺利通过投产验收。

本方案已在石化、冶金、电力、空分、长输燃气等多行业场景落地，新建机组项目与老旧装置SCADA 改造均可替代高价定制曲线，实现降本增效。
