在矿山、冶金、水务等流程行业中，技术人员常需监控采煤机、风机、泵组等关键设备的运行温度。传统趋势曲线仅显示数值随时间的变化，需人工对照阈值判断异常与否，极易因视觉疲劳或注意力分散导致漏判，延误处置时机。

力控SCADA平台组态软件 eForceCon V6.2 SP1的新功能支持用户在组态阶段为趋势曲线的Y轴配置警戒线与警戒区域，运行时系统自动检测测点数值，一旦超出设定区域，曲线自动填充变色，实现即时可视化预警，无需查看具体数值就能感知风险，适用于采煤机牵引温度、轴承振动、管网压力等需严防超限的关键参数监控场景。

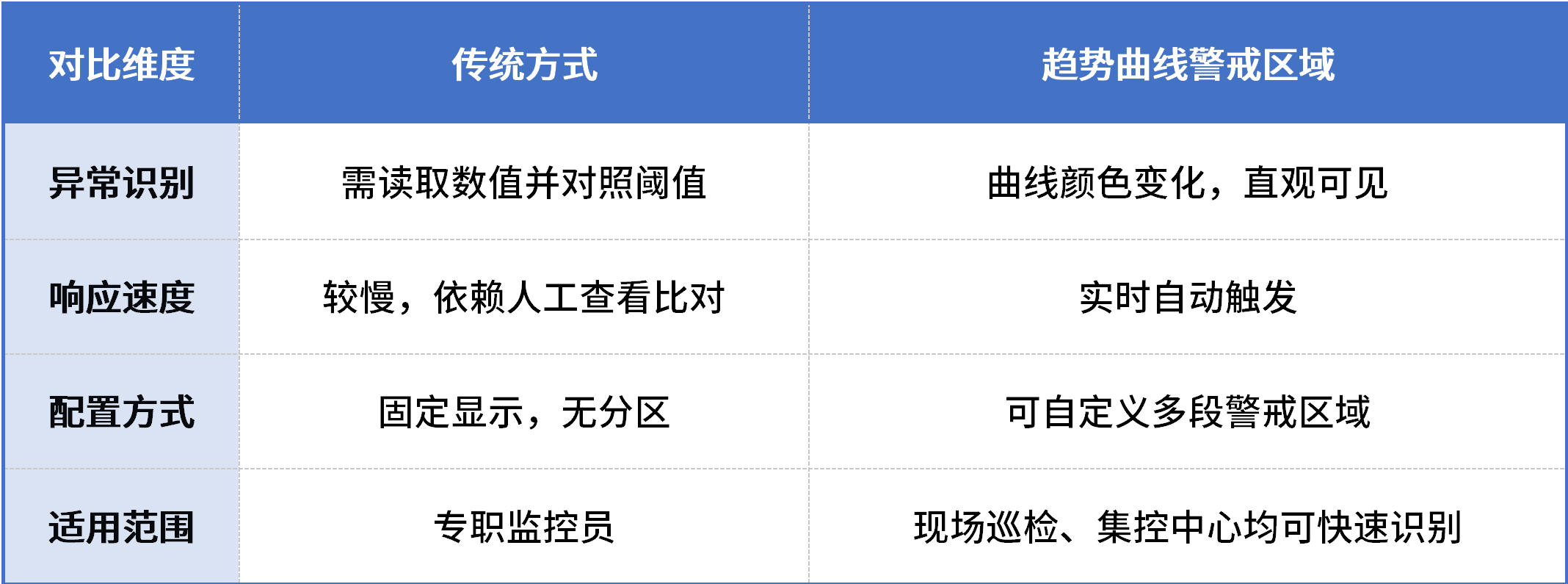

一、与传统方式对比优势

二、功能详解

1. 组态配置操作

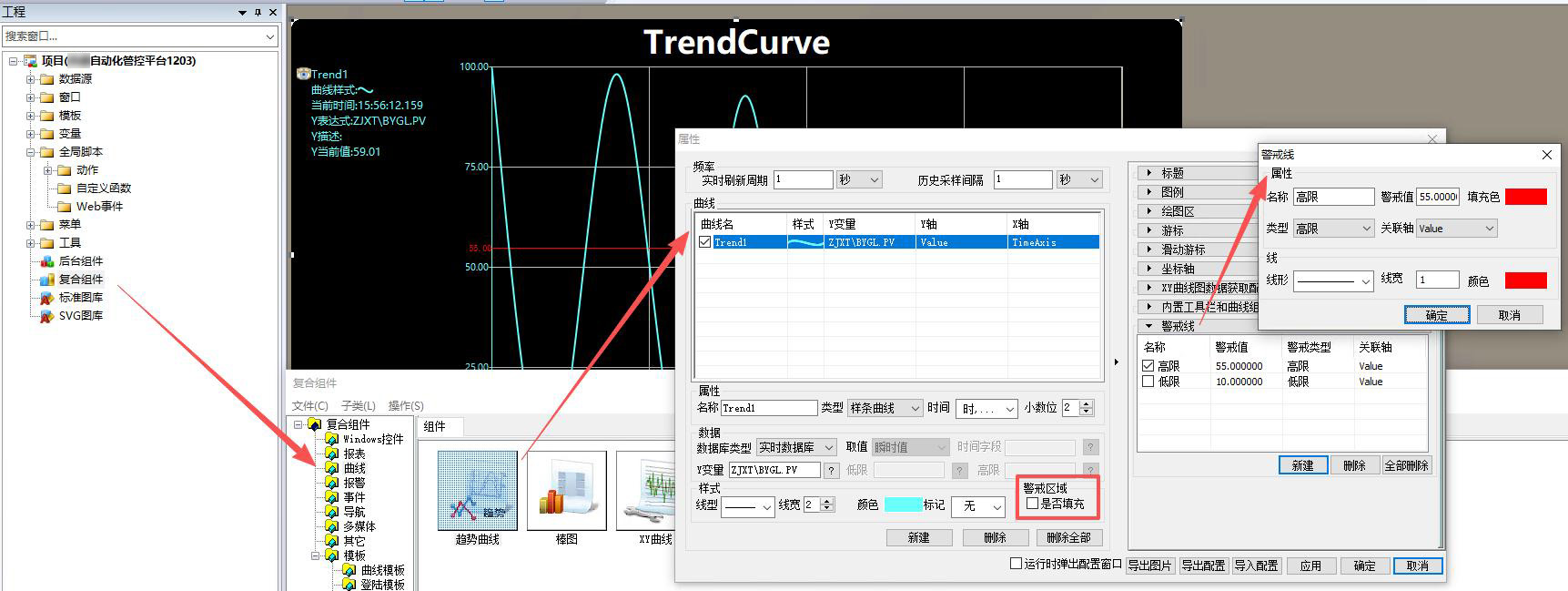

创建曲线绑定测点：在开发组态界面，点击“复合组件”选定“趋势曲线”，选择需监控的测点变量（如温度、压力）绑定至趋势曲线Y轴“变量”。

配置警戒线：在曲线属性一栏，配置右侧“警戒线”并设定警戒线数值，定义警戒区域范围（例如预警区、报警区等），系统支持建立多个警戒线区域预设显示颜色，最后勾选“警戒区域是否填充”，配置完成后点击“应用”，即可完成组态配置。

运行显示操作

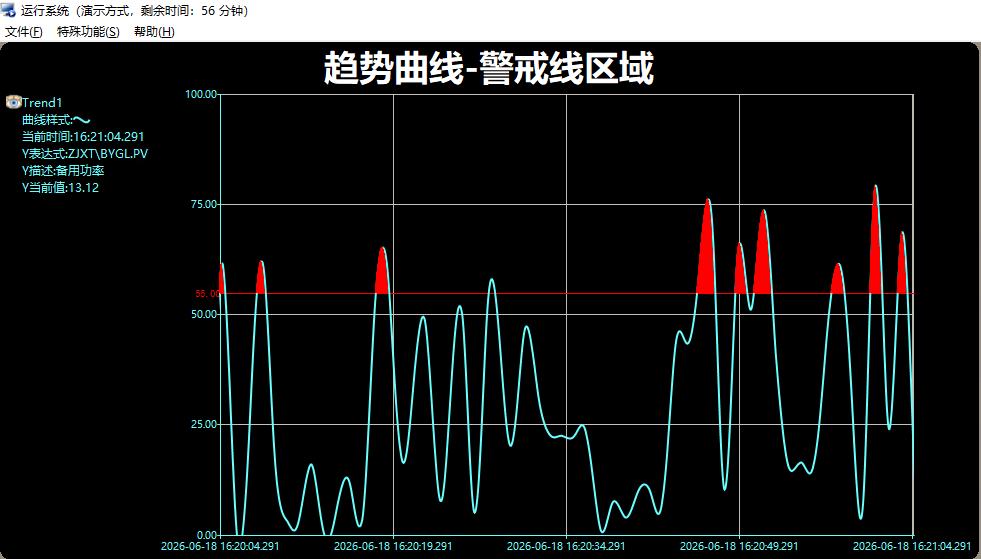

系统进入运行状态后，趋势曲线随测点数据实时刷新。当测量值处于正常区间内，曲线显示常规颜色（如蓝色）；当数值跨越警戒线进入异常区域，曲线的超出区域会有颜色填充（如红色）。整个过程无需人工干预，警示效果持续至数值恢复正常。

三、应用实例与适用场景

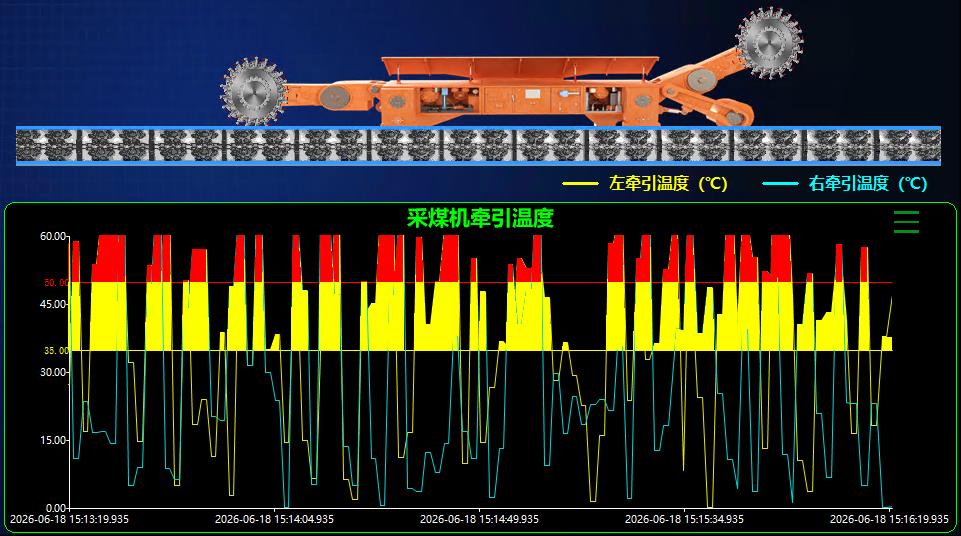

采煤机牵引温度监控

某煤矿综采工作面使用大功率采煤机作业，牵引部减速箱轴承温度是核心安全参数。在传统监控中，集控员需时刻紧盯数值，稍有疏忽便可能错过升温信号。

引入该功能后，在组态阶段为牵引温度趋势设置两级警戒区域，如35℃~50℃为黄色预警区，50℃以上为红色报警区。运行时，采煤机负荷突增导致牵引温度升至52℃，趋势曲线瞬间转红。集控中心操作员在远程大屏上无需辨认具体数字，仅凭刺眼的红色曲线立即下达停机检查指令，成功避免了因润滑失效导致的齿轮箱抱死事故。

采煤机牵引温度监控

趋势曲线警戒区域功能特别适用于矿山采煤机、油气压缩机、冶金加热炉及水务泵站等高价值设备监控。通过可视化的区域变色，降低对操作人员注意力的依赖，将异常识别时间从分钟级缩短至秒级。
