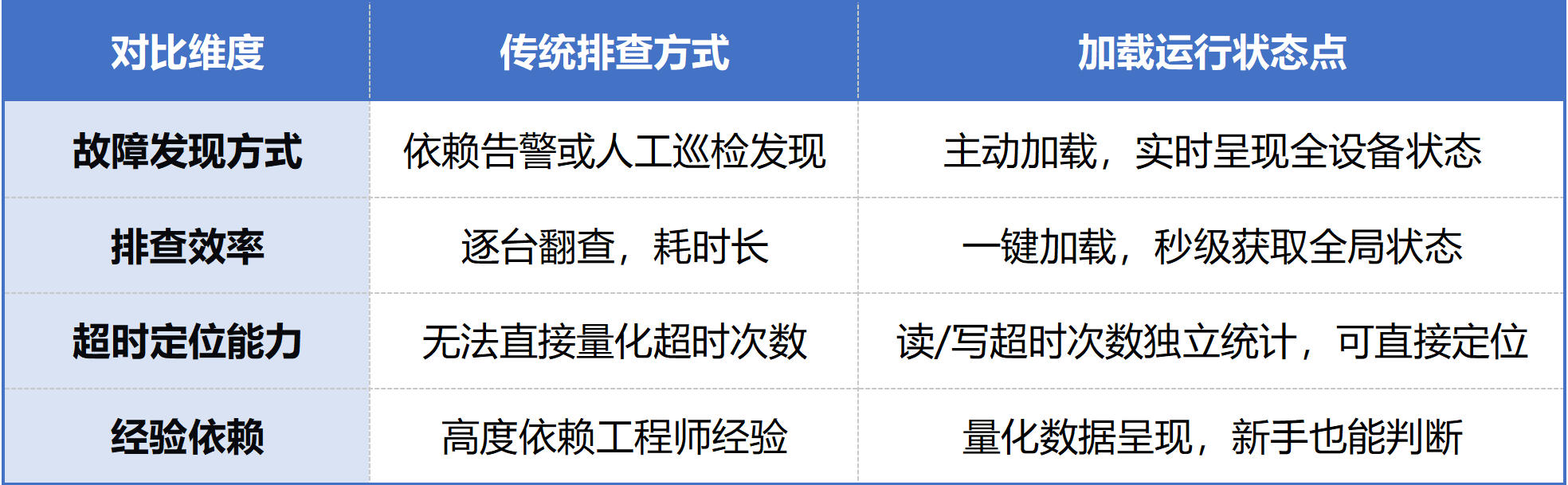

一、传统排查方式的局限

在流程行业的日常运维中，当某台PLC或RTU突然停止上报数据，工程师通常需要逐台设备翻查日志、检查网络、比对配置。面对几十乃至上百台接入设备，这套方法耗时费力，故障定位全靠经验，导致排查效率极低。

力控SCADA平台组态软件eForceCon V6.2 SP1版本增加的加载运行状态点功能，可解决该痛点：

组态阶段无需额外编写脚本，系统已为每台设备预置全套通信状态变量；

运行时直接调取全部设备通信质量、采集频次、读写超时等核心指标，直观呈现设备健康状态，摆脱人工逐台核查、日志复盘的低效模式。

二、组态/配置阶段

在力控eForceCon V6.2 SP1数据库组态界面完成配置操作：

Step1：点击工具栏【加载运行状态点】按钮，唤起设备选择弹窗；

Step2：在弹窗内选择需查看运行指标的目标设备节点；

Step3：点击确定后，系统自动加载，并在数据库组态中展示设备全部预制状态变量字段。

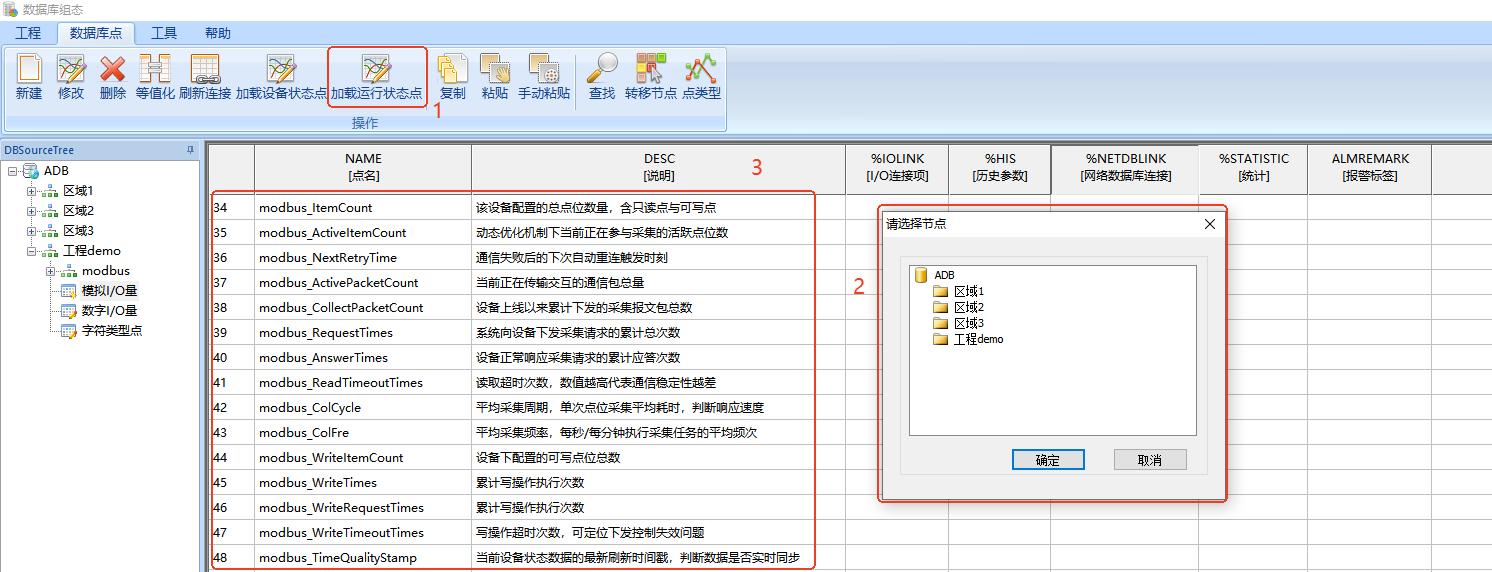

 eForceCon组态配置界面

Step4：进行画面组态开发，该类数据库变量与普通变量使用规则完全一致，可按需搭配图元、数据表格等组件，实现指标可视化读取与查看。

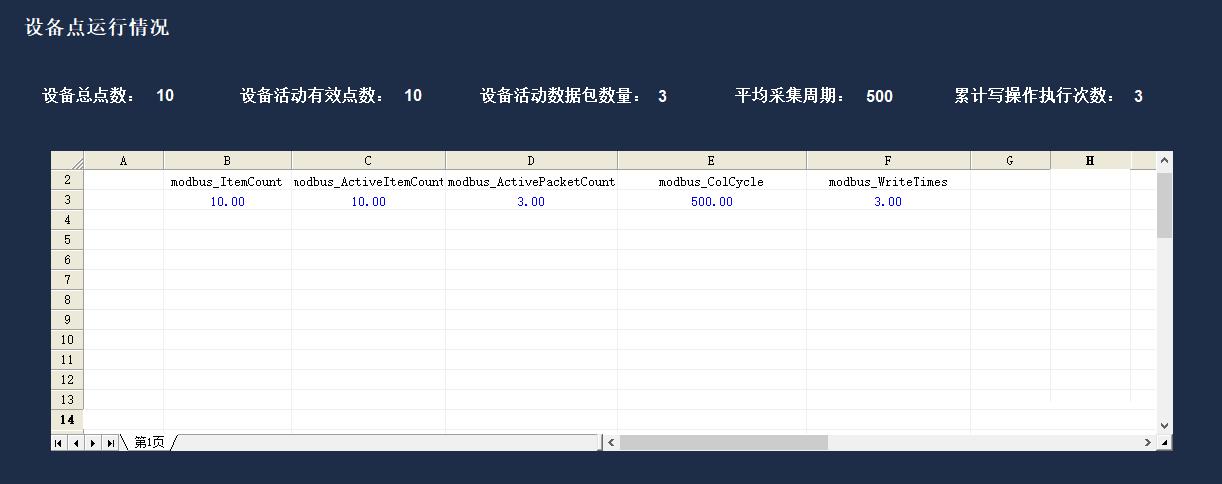

eForceCon运行读取界面

三、应用实例与适用场景

落地案例：市政供水管网运维

某市政供水调度中心采用力控SCADA系统接入37台RTU远程终端，实时采集各加压泵站的流量、压力及设备运行状态。

某日，调度人员发现3号泵站数据长时间未刷新，但网络连通性测试显示正常。运维工程师打开SCADA工程，点击【加载运行状态点】，系统自动加载所有设备状态并填入表格。在数据中，RTU_03的ReadTimeoutTimes（读取超时次数）字段已累积至异常高值，AnswerTimes（应答成功次数）与 RequestTimes（请求发送次数）之间存在明显差值，ColCycle（平均采集周期）数值也明显偏高。

结合这三项指标，工程师判断该RTU存在通信链路质量下降问题，并非设备断电或程序故障，随即安排现场人员重点检查该RTU通信模块的线路接头，快速定位并排除故障，全程用时不足15分钟。

适用场景

该功能适配水务、燃气、油气、矿山、冶金等多设备接入的流程工业场景：

设备接入数量较多（10台以上），需定期评估整体通信健康状态；

现场出现数据停更或点位异常，需快速定位具体设备与故障类型；

新系统上线调试阶段，需验证各设备采集频率与期望配置是否一致；

系统稳定性分析，需量化统计通信超时率、采集应答率等运行指标。
