一、EIP协议适配，消除传统弊端

当前有不少主流品牌的PLC，存在原生通用协议适配不完整、数据点位缺失、固件版本兼容等问题。传统通信协议依靠寄存器偏移寻址，依赖固定寄存器地址对点，无法识别自定义变量，需手动对应点位，程序迭代后全部点位需要重新修改、重新对点，返工率极高。还易出现地址错位、数据类型匹配错误、变量含义无法直观识别的问题，同时旧协议传输慢、不支持批量传输，采集易卡顿丢包，也增加了运维、扩容与排障难度。

针对固有问题，力控对EtherNet/IP协议设备进行了全新升级，深度适配设备大型产线、多点位密集监控、高频数据采集场景，支持原生标签名直接寻址，直接读取PLC变量名称，无需关注物理寄存器地址，变量语义直观清晰，程序改动不影响上位机通信，从根源解决调试繁琐、运维返工的核心痛点，数据变量一目了然，故障定位快速精准，降低调试门槛与后期运维成本。

二、功能详解

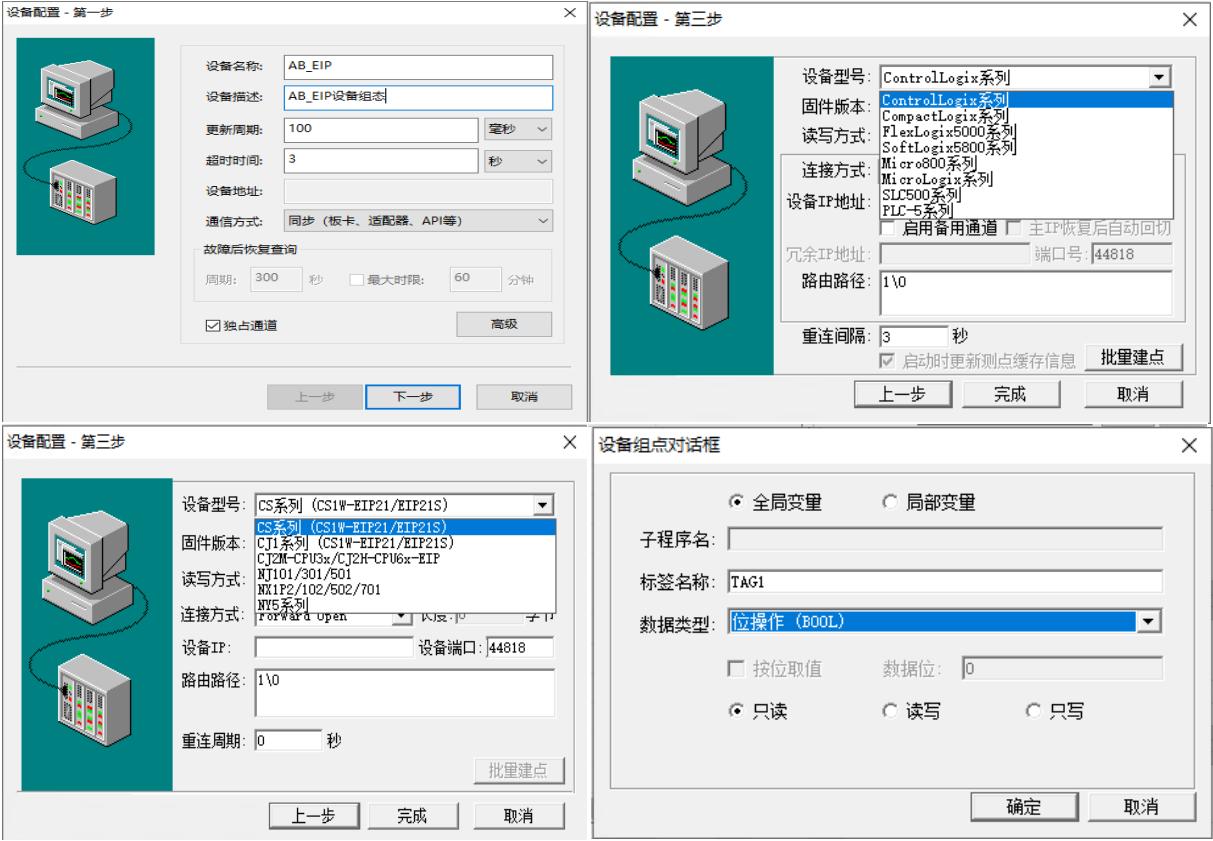

1. 简化操作，统一配置流程

采用标准化向导式组态模式。在力控IO 组态界面中选定对应通信驱动，依次设置设备名称、数据更新周期、IP 地址及通信端口等基础参数，还可根据实际需求开启冗余机制、故障自动恢复等功能。

跟随向导指引，选定设备型号、固件版本与通信连接形式等核心选项，就能完成整套通信部署。流程规范统一，参数设置界面清晰易懂，零基础人员也能快速掌握。

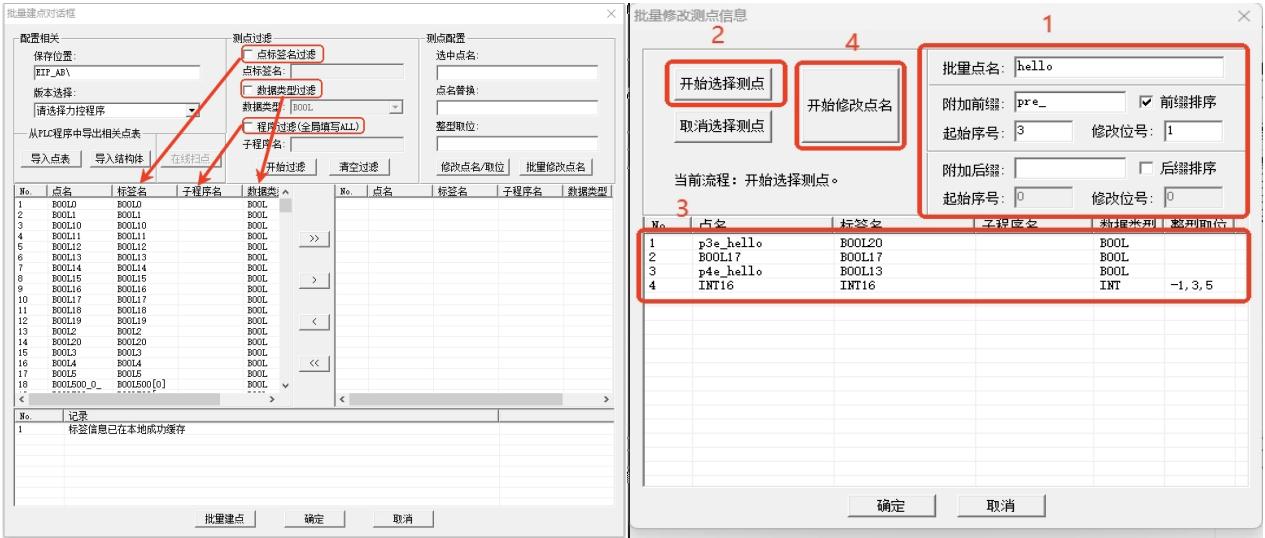

2. 多种批量建点方式

批量建点包含在线扫点、PLC 点表导入两种模式。支持结构体导入的 PLC 型号，先加载.L5X 结构体文件，再导入 CSV 格式点表；导入完成后，系统会依据标签名生成力控点名，并自动完成特殊符号转换。

测点过滤功能可快速筛选所需采集测点，同时支持测点名称批量替换、整型数据取位等操作。点击“批量修改点名” 按钮，对应界面将自动读取右侧列表内全部测点，便于统一编辑。

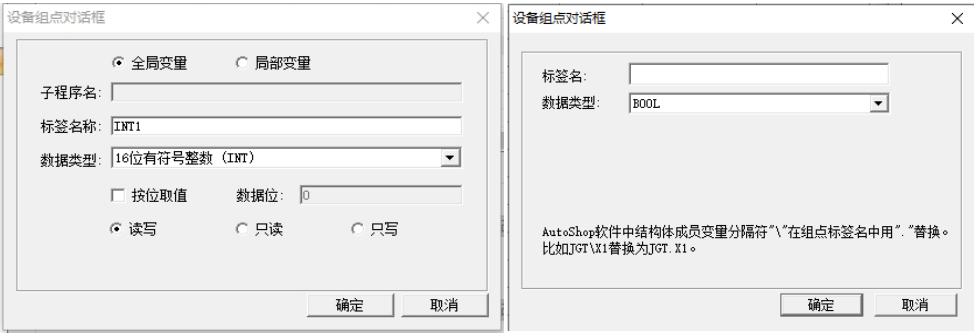

3. 标签寻址

使用标签名称完成测点连接，可直接基于PLC 原生标签完成寻址，只需读取设备变量名，无需手动对应物理寄存器地址。变量含义直观易懂，即便 PLC 程序变量地址进行修改，也不会干扰上位机通讯。既能简化调试流程，避免后期运维重复返工，也能让数据变量清晰可视，快速排查设备故障。

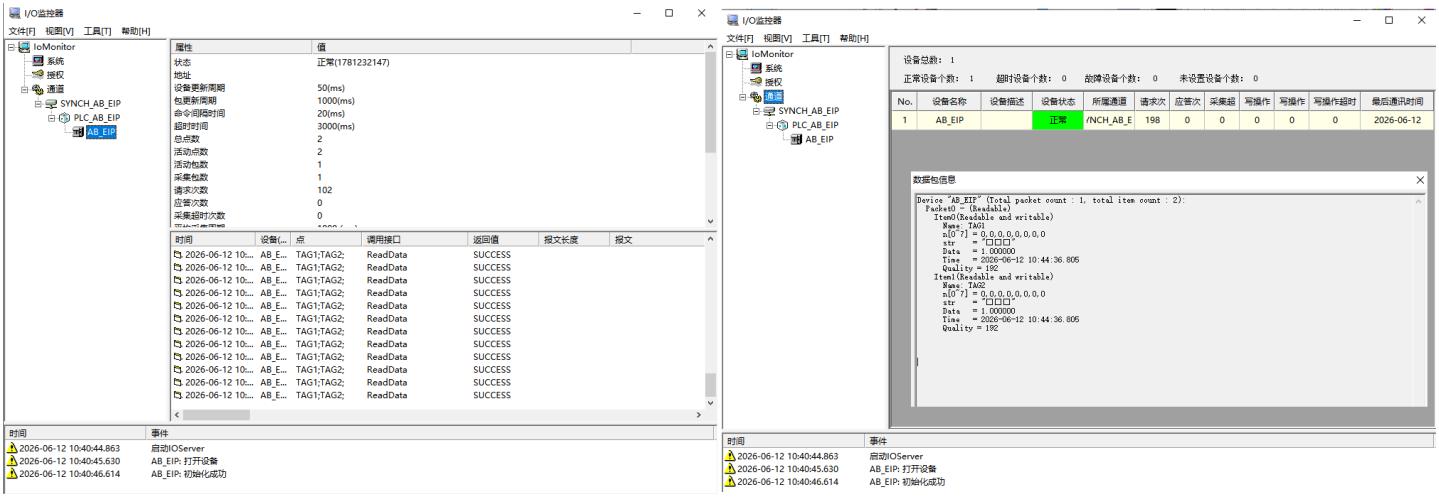

4. 运行/ 使用阶段的操作方式

EtherNet/IP 依托标准以太网搭建通信架构，具备传输速度快、数据承载能力强的特点。设备运行期间，借助 IO 监视器能够动态查看设备运行状态、数据刷新周期、收发报文及通信记录，可快速排查通道、配置参数、传输报文等各类故障，大幅提升处理效率，保障现场设备持续稳定运转。

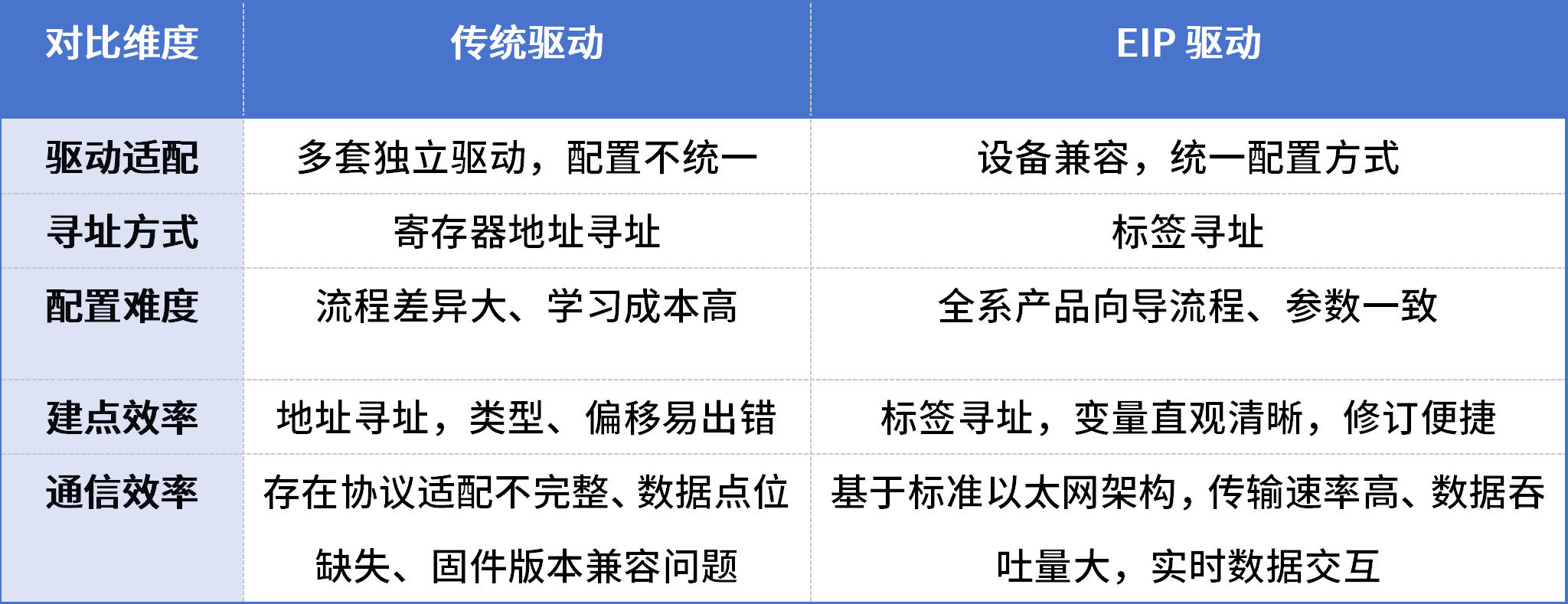

5. 与传统方式对比

三、应用实例与适用场景

某油气田地面集输智能化升级项目现场同时使用多个主流品牌 PLC 产品。受项目特性影响，现场工艺技改频次较高，需要频繁开展工程组态修订，以及测点、通信设备的变量地址调整工作。

采用传统作业模式时，自控工程师需逐一核对 PLC 寄存器地址与上位机映射关系，同步调整并校验下位程序与上位组态，即便反复核查，仍易出现地址填写错误、点位重复等问题。

使用力控EIP驱动后，当下位 PLC 修改变量地址时，上位机无需进行任何配置调整，可直接沿用原有变量名称完成新寄存器地址寻址。该方式彻底避免了地址映射错误、点位重复及配置失误等问题，有效压缩组态作业时长，提升技改运维效率。
