方案综述

系统架构拓扑图

组态监控软件架构图

煤矿综合自动化系统解决方案按照“总体规划、分步实施、因地制宜、效益优先”的总体原则，坚持“前瞻性、先进性、可靠性、实用性、开放性”的设计原则，吸收国内外成熟、先进的智能化技术，并进行应用创新。实现对煤矿自动化子系统数据接入，解决长期的自动化孤岛问题，通过用户权限及全冗余设计，完成煤矿综合调度指挥中心的智能管控。综合自动化平台系统的建设，最终实现集中数据融合、分析管理、报警管理、智能联动、综合管控的智能化矿山，实现以数据驱动的煤矿安全生产调度指挥应用，将煤矿企业建设成为安全高效、绿色环保、智能化的矿山。

设计目标

实现对相关环境参数、设备工况、电网参数、人员位置、车辆位置等参数进行实时采集，并根据相关控制逻辑进行实时控制: 智能监控系统可与井下智能仪表、智能模块、板卡、PLC、控制器、分站、读卡器等硬件设备进行实时通信，采用高效压缩算法将生产过程的各类数据采集存储于统一数据中心的实时数据库中。

根据煤矿实际的控制需求，实现系统远程控制功能: 平台实现对设备的远程监视和集中配置，按照系统、介质、用能单元等分类，实时显示系统内各供给及输送设备的启停状态和测量值、能流图。对具备条件的工段，实行远程监视和远程控制。

实时报警功能，可实时显示系统的故障信息，并发出报警: 当设备故障或监测量超限时，监控子系统与自动化平台同步显示故障设备名称、报警测点名称及数值，并将故障信息（包括名称、类型、时间、当班人员等）存入数据库，供查询和统计分析。

实现平台基础信息的变动操作，自动化子系统实施控制的操作及一些用户操作，形成完整性记录: 按时间顺序，将各个历史动作的顺序、时间、操作人员记录下来，供统计分析用。

实现系统根据时间、类型、地点等条件进行检索查询: 查询结果包含故障、报警及其它事件发生时的时间、地点、值班人员，并可生成报表。

实现对存储在数据库中的相关设备或系统的历史数据，采用趋势曲线的方式进行分析: 观察相关设备或系统在一定时间段内，某一或多个数据的变化情况。提供实时趋势曲线、历史趋势曲线、棒图、饼图、直方图、X-Y曲线等实时及历史数据分析工具，可通过本地或者远程进行访问和查看。

实现自动生成设备缺陷报表、巡检任务报表、设备曲线报表: 系统提供实时、历史报表曲线。通过曲线报表将子系统的各个主要设备参数连续的记录并保存，以便以后的查询，调用管理。

实现保护过程的安全可以有不同的级别: 在某一级别，可以控制机器和结构的物理安全。在另一级别，可以使用防火墙、密码和过滤器等实现操作系统和网络的安全。

平台系统集成了井上下所有的安全、生产、通信、动态目标类系统，数据实现了融合，同时向数据中心发送所有数据: 本联动设计打破了子系统之间的壁垒，实现了关联系统的联动与协同。

实现综合自动化平台的安全、生产、设备等实时和历史数据可及时通过WEB方式进行跨平台的数据发布: 矿级决策层可以随时、随地的在任意一台PC、手机、平板电脑等终端，查阅煤矿生产的相关数据，及时作出决策。

功能特点

1实时采集与存储
2监控功能
3报警管理
4事件记录
5查询统计
6趋势分析
7报表设计器
8安全管理
9联动功能
10Web发布功能

1、实时采集与存储。: 数据的实时采集是智能监控系统的核心，为了保证控制的安全与可靠，系统采用集控加分控的方式。SCADA采集服务器采用冗余热备的方式进行采集，缓存数据自动上传到实时数据库中，进一步保证了控制与监测的安全可靠。

2、监控功能。

系统可以实时、准确地采集各子系统现场设备的运行状态、工艺参数等，并以组态画面和组态图表的形式表现出来。具备远程控制功能，对生产过程中发出的控制指令，下达到各子系统或控制系统，实现数据的采集、控制、过滤、计算等。

3、报警管理。: 当系统出现故障和报警的时候会自动弹出窗口或弹出报警条，根据用户自定义的等级严重性排序，并提供报警。系统可按时间或者时间段统计查询报警个数，并按类别、等级等条件查询。对于需要报警的变量给出报警提示，以颜色闪烁或提示框等方式直观的表现，并有专门的报警窗口可以查看历史报警；在条件具备的情况下具有分级短信报警功能。

4、事件记录。: 对所有涉及系统配置操作，对子系统实施控制的操作及一些重要的操作，具有自动完整的记录，包括操作时间、操作人员、事件描述等。为系统的事故追查及重演提供重要的信息。

5、查询统计。

智能监控系统平台信息查询方式灵活,可进行分类,时间分段和日期查询, 查询信息以数值、曲线和柱图多种方式显示;在实时监视画面，可对屏幕任意显示测点单击鼠标右键，弹出快捷菜单，快速的查询该点的数据、曲线、定义、运行状况等信息。

6、趋势分析。: 平台提供相关趋势分析控件，利用数据分析技术，对采集的各类煤矿基础数据、动态监测数据进行加工、整理，根据影响露天矿安全生产的重要因素构建多种分析模型，并利用多维分析、关联分析、趋势分析等分析方式对露天矿安全状况进行分析评估，直观的显示区域、煤矿的安全状况，便于根据分析评估结果开展针对性的巡察工作。

7、报表设计器。: 智能监控系统平台支持主从报表与分组报表等多种格式，支持多种数据源实现报表动态绑定，报表列可动态映射，可通过脚本动态控制报表样式，支持自定义复杂表头，可方便导出为多种格式。

8、安全管理。: 智能监控系统平台按角色、资源、权限管理模式，实现细粒度安全管理。本平台可以限制访问平台中的程序、操作员画面、调度及配方，限制访问重要程序功能（例如重新装入过程数据库），限制对过程数据库的写入操作，通过要求电子签名和确认进行数据输入和报警确认等。

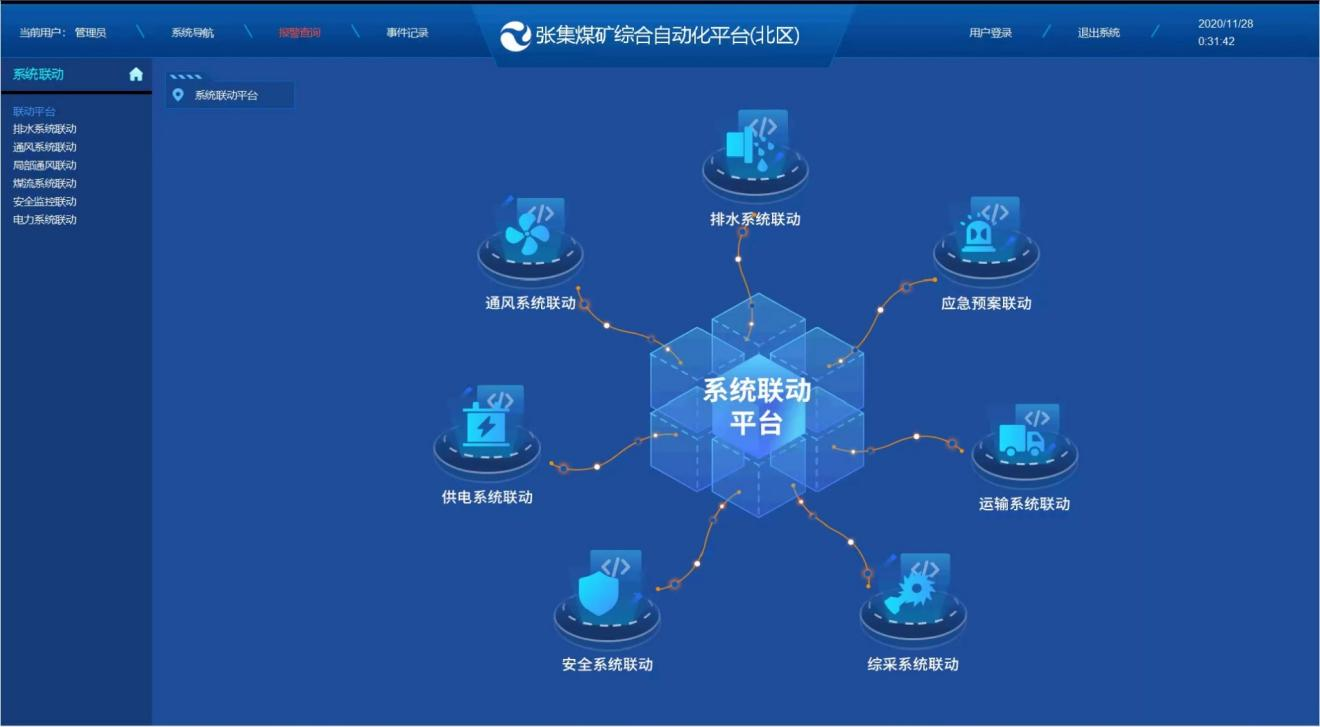

9、联动功能。

安全生产综合管控平台通过对全矿井数据集成，包括环境监测与自动化系统信息联动、自动化系统之间联动、环境与视频联动、安全管控系统与人员定位系统、信息发布系统、广播系统之间的联动等。

10、 Web发布功能。: 平台支持B/S模式，可将各子系统显示的各类实时动态图形转换为HTML或XML，同时支持HTML5技术，用户可通过浏览器访问Web发布系统，根据不同授权查询不同的生产实时信息，实现数据共享。

用户价值与效益

矿山综合自动化系统解决方案按照“总体规划、分步实施、因地制宜、效益优先”的总体原则进行，坚持“前瞻性、先进性、可靠性、实用性、开放性”的设计原则，吸收国内外成熟、先进的智能化技术，并进行应用创新，实现企业生产、经营、管理的智能化，建成一个能用、实用、管用、高效运行的智能化矿山，实现矿山“管、控、营”一体化，实现矿山安全可靠化、管理高效化、成本最小化、效益最大化。
