电网调度场景下，当电网及设备故障、异常发生后，运维人员需快速调取故障录波数据分析。受站点录波装置品牌多、数据格式不统一制约，运维人员需现场作业或登录各厂家专用软件导出文件，人工比对时间戳、拼接波形。同时，老旧解析工具存在 COMTRADE 版本不兼容、文件解析异常问题，易造成故障误判、漏判，危及电网安全稳定运行。
力控SCADA故障录波功能将"远程下载"与"录波分析"融为一体。组态时配置与现场录波装置的通信通道和文件下载规则，运行时可集中获取、自动解析标准录波文件，无需现场导出或第三方分析软件。
传统方式与力控SCADA关键维度对比
对比维度 | 传统方式 | 力控SCADA故障录波 |
文件获取 | 到现场或专用软件逐站导出 | 远程自动/手动下载 |
格式兼容 | 多种专用软件并存 | 统一COMTRADE标准解析（IEEE C37.111-1991/1999） |
分析工具 | 依赖第三方分析工具 | 监控界面内置波形分析 |
操作流程 | 多软件切换，步骤繁琐 | 单平台完成下载、解析 |
1. 组态配置

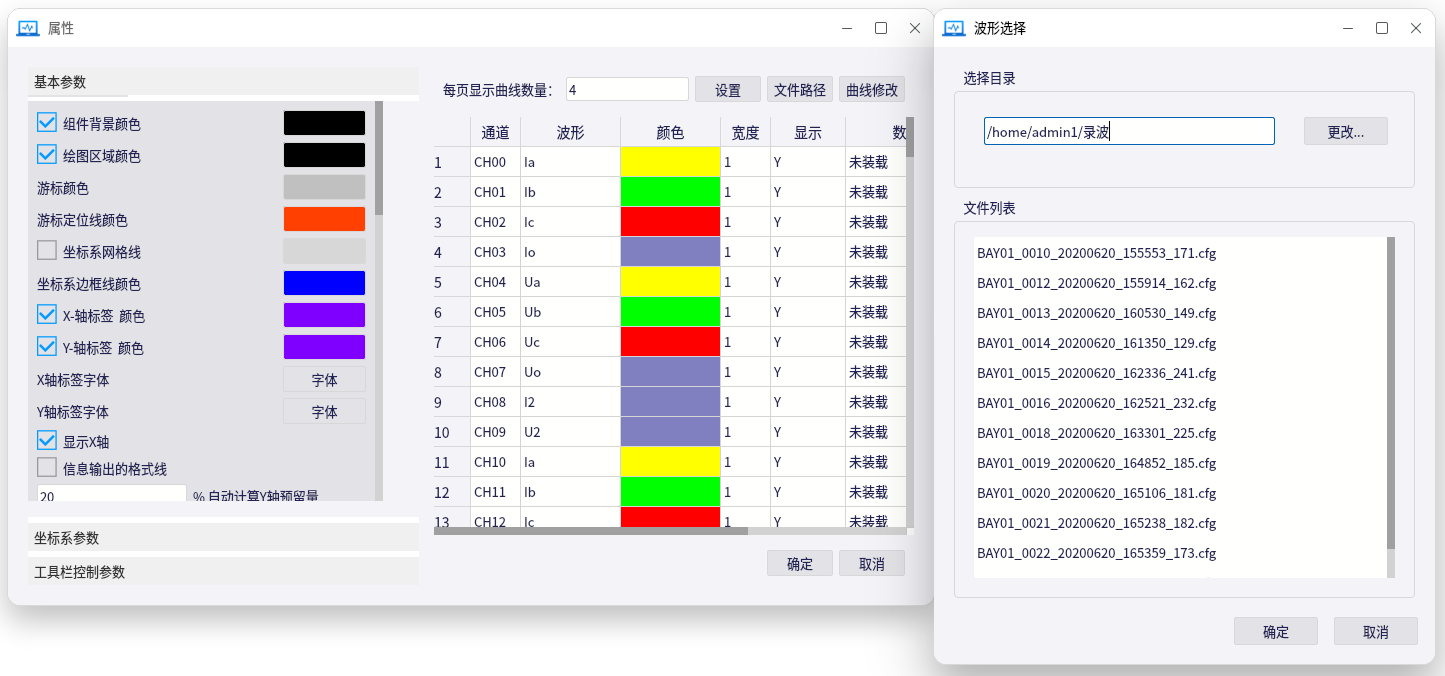

在力控SCADA工程组态环境中通过FTP组件建立与现场故障录波装置的通信连接，确保录波文件可远程获取。连接建立后，可配置录波文件的默认加载地址，指定文件存储路径与命名规则，满足不同场站录波设备的对接需求。同时，支持波形展示的通道映射、坐标系及显示参数，确保录波数据在运行态下能够被直观、准确地呈现和分析。
2. 运行展示

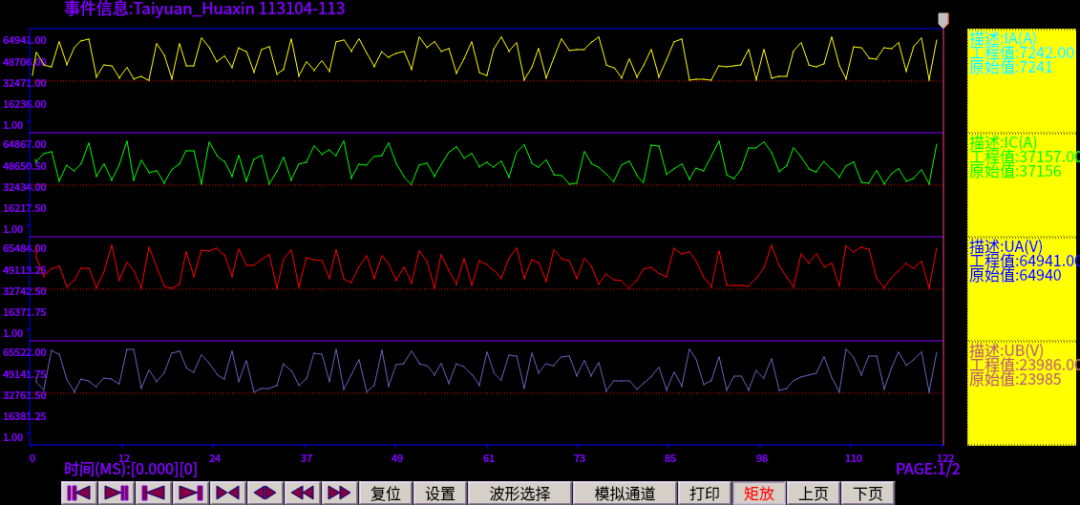

系统正常运行后，运维人员可直接通过界面可视化按钮自主选择、修改录波文件加载路径，灵活调取不同目录下的现场录波文件完成加载与解析。文件读取完成后，系统自动完成解析并呈现波形，支持在监控界面上对录波曲线进行放缩、平移、翻页等可视化操作，快速完成录波数据查看、故障复盘分析工作。
某市供电公司在推进变电站智能化改造中，采用力控SCADA搭建统一监控平台。一次雷雨天气导致35kV线路发生三相短路故障，现场录波装置自动触发录波并生成文件。力控SCADA通过定时轮询FTP目录，自动化下载新增录波文件，调度人员可在监控画面中直接调取，系统实时解析展示故障前后的电压、电流波形，借助波形放缩、游标定位，仅约5分钟完成了故障判断及初步分析，较传统逐站导出、多软件协同分析模式，效率显著提升。力控SCADA故障录波功能可广泛适用于变电站综合监控、配电网故障分析、新能源并网监测、工业企业电力运维等场景。
