一、Shift快捷键横竖锁定

工控组态工程师在传统组态绘图时，管线、工艺管道、电力线路全靠鼠标自由拖拽绘制，线条极易歪斜扭曲，需要反复缩放、拖动微调对齐，大型管网、工艺流程画面绘图耗时长、返工率高。

针对以上痛点，力控SCADA平台组态软件 eForceCon V6.2 SP1升级了开发组态功能，借助Shift横竖锁定快捷键，一键锁定水平、垂直走向，不再依靠标尺、网格反复手动校准，规范线条，实现运行后监控画面的工整统一，提升绘图全流程效率。

二、功能详解

1. 组态配置阶段

工程师在eForceCon V6.2 SP1可视化开发界面，选中直线、管道绘图元件，按住Shift键同时拖动鼠标，释放后会自动约束线条走向，生成纯水平或纯垂直管线，避免斜线偏差；搭配画面网格功能，当批量排布管道、母线时自动就近对齐，无需单独微调每一段管线参数。该功能属于软件原生内置，无需额外配置开关或修改工程参数、重装组件，原有工程画面直接适配。

2. 运行使用阶段

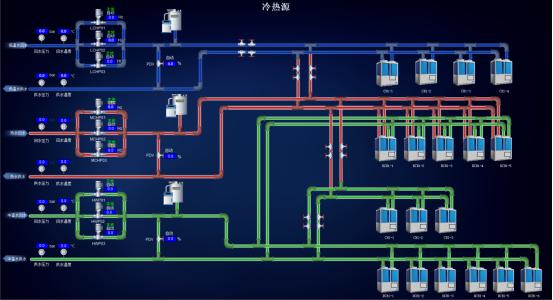

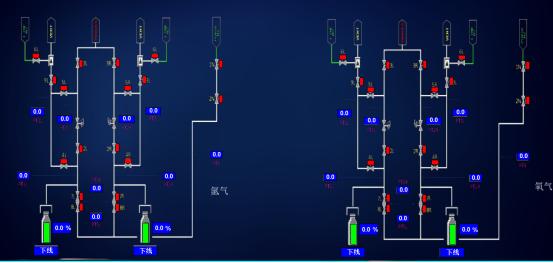

通过快捷键规整绘制的管道、线路控件，在自适应分辨率和Web端发布场景下均能保持精准布局，不变形、不走位。同时，其绑定的颜色变化、启停动画及点位联动逻辑运行稳定。客户端远程查看时，管线排布规整有序，不会出现线条错位、排版混乱等问题，有效提升中控值班人员的监控辨识度。

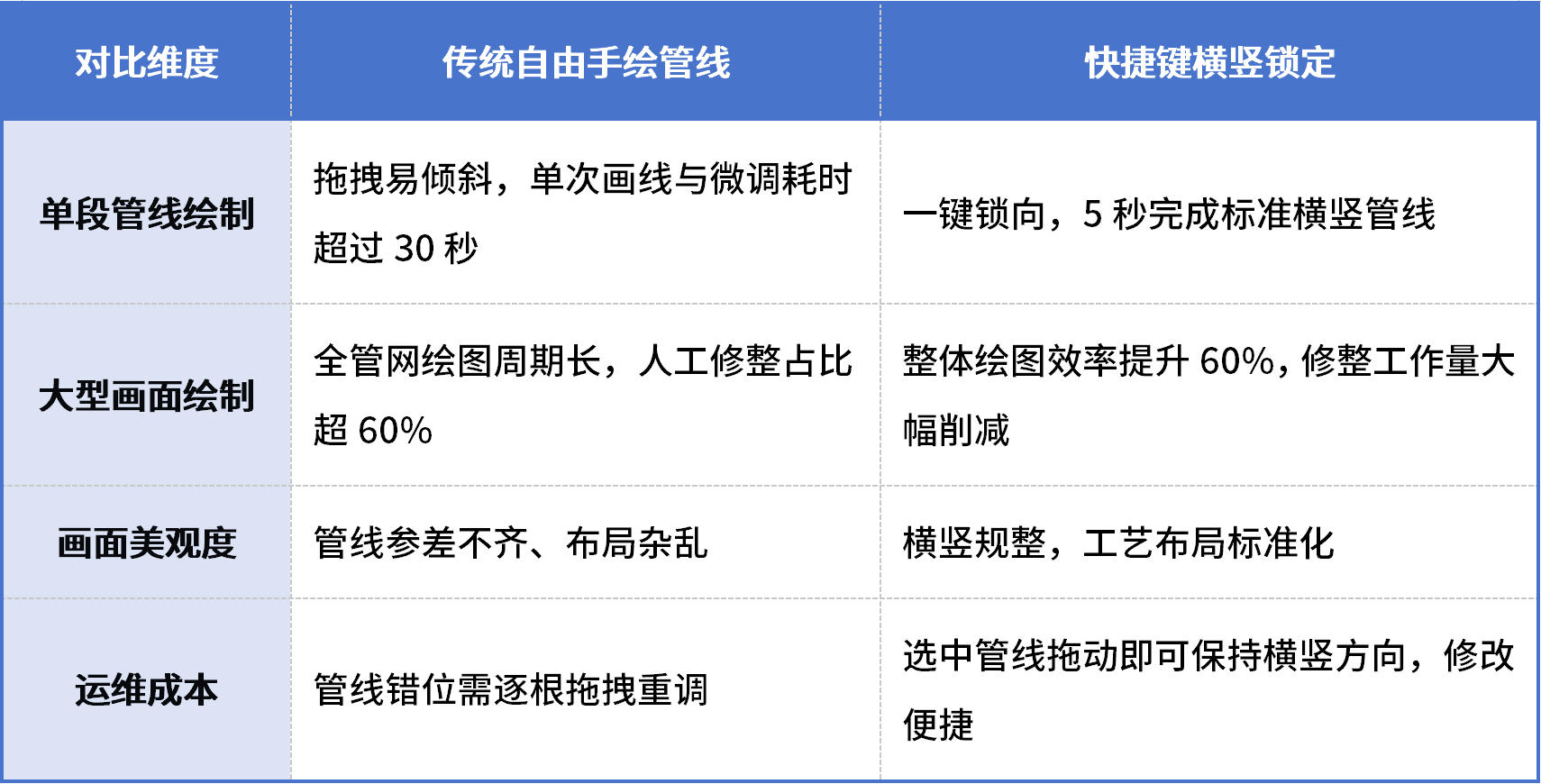

3. 与传统方式对比

三、应用实例与适用场景

1. 落地案例：某供热管网改造项目

某地级市热力集团全城供热管网改造项目，整套SCADA监控画面包含近3000段供热主管、分支管线，传统组态手绘方案预估7个工作日才能完成全画面绘制，且完工后仍需2天时间统一修正歪斜管线。项目升级eForceCon V6.2 SP1版本，组态工程师全程使用Shift锁定快捷键绘制管线，仅用3个工作日完成全部管网画面制作，管线横平竖直无偏差，省去后期大面积修整工序，项目提前3天通过甲方验收，组态人工成本大幅降低。除此之外，后期新增换热站点画面可复用，单站点绘图从半天缩短至2小时。

2.适用场景

该快捷键优化功能广泛适用于市政水务、电力、化工、暖通管网、智能制造自动化产线等组态项目，无论是新建项目画面开发，还是老旧系统技改、画面优化均可落地使用。
